Для того, чтобы осуществить правильное измерение скорости движения воздуха, необходимо выбрать эффективный прибор для этого. Аппараты для измерения движения воздуха работают в разных условиях: • в условиях низкой скорости от 0 до 5 м/с • в условиях средней скорости от 5 до 40 м/с • в условиях высокой скорости от 40 до100 м/с.
Разновидности измерительных зондов по принципу действия
В зависимости от этих условий скорость движения воздуха может измеряться различными приборами. 1. Обогреваемые зонды предназначены для измерения температуры в пределах скорости воздушного потока от 0 до 5 м/с. 2. Крыльчатки отлично подходят для определения скорости потока от 5 до 40 м/с. 3. Диапазон возможного измерения прибором трубка Пито зависит от фактора применения зонда определения дифференциального давления. Современный новый зонд с максимальным показателем 100 Па используется для точных измерений движения воздушного потока в пределах от 1 м/с до 12 м/с. Прибор Трубка Пито даёт оптимальные результаты, измеряя движение в диапазоне наиболее высоких скоростей.
При выборе эффективного зонда измерения скорости воздушного потока температура считается дополнительным показателем. Предельная эксплуатационный температурный режим обогреваемых сенсоров равен примерно +70 °C. Но специально созданные крыльчатки могут быть использованы и при температуре до плюс 350 градусов, а трубки Пито — свыше этих параметров.
Как работают приборы?
Принцип определения скорости потока с помощью обогреваемого зонда основывается на применении обогреваемого элемента, тепловая энергия из которого извлекается посредством потока холодного воздуха. Температура на необходимом уровне поддерживается с помощью регулятора. Регулируемый поток воздуха находится в прямо пропорциональном отношении к скорости потока воздуха.
Необходимо учитывать, что при измерении турбулентных потоков, на обогреваемый сенсор действуют потоки со всех сторон, поэтому для определения скорости движения в турбулентных потоках более эффективным прибором является зонд крыльчатого типа.

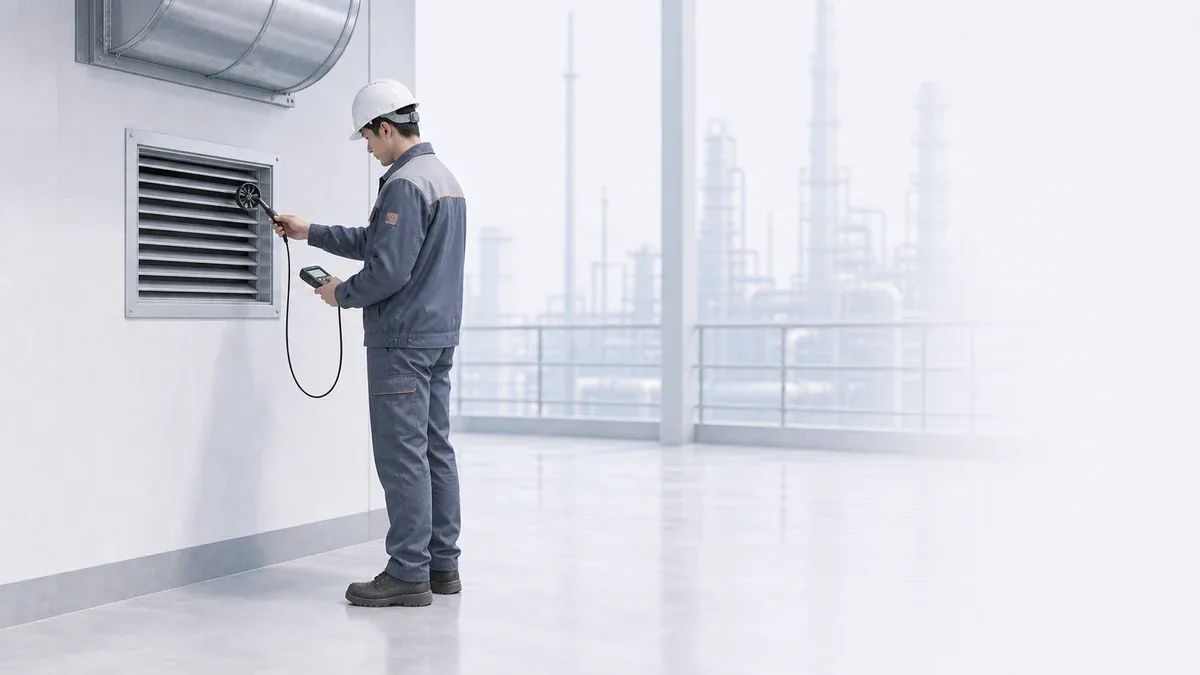

Принцип определения скорости воздушного потока с помощью зонда-крыльчатки основан на передаче движения вращения и преобразовании ее в электрические сигналы. Движущийся воздух заставляет крыльчатку крутиться, переключатель, устроенный на основе бесконтактной индукции, фиксирует число оборотов и последовательно передаёт импульсы, которые измерительным устройством преобразуются и отражаются на дисплее в виде параметров движения скорости потока.
Приборов, измеряющих движение воздуха очень много, они бывают стационарные и карманные, зная принцип работы аппаратов, каждый выберет себе тот, который ему больше всего подойдёт.
